用BeagleBone Rev.A3 打造簡易行動NAS系統

承上篇開發環境 BeagleBone A8 實測Linaro-nano, 筆者便想這塊Beaglebone 可以做什麼實際用途呢?

去年,曾寫過試用FreeNas 8.01一文,若能將常用的功能(rsync, ssh, cifs) 放到Beaglebone,則它便可成為一台行動網路NAS。

但FreeNas 還沒有ARM的版本,所以筆者用Linaro-nano 為基礎,作了簡單實做。

開發時,遇到網路卡會不定時自動斷掉,十分惱人。原本以為是Linaro 所用的kernel 不穩定;
後來找了很久,最後發現BeagleBone - Rev. A3上已知硬體問題

Etherent Drop/Reset switch(A3 and A4 Only]
On some A3 and A4 boards, the reset switch can develop a low impedance path to ground creating a voltage divider making the reset line go to 1.5V to 1.8V. To determine this you can measure the voltage on pin 10 of P9. This issue can cause intermittent resets of the SMSC PHY, causing the link to drop. To fix this, just remove the reset switch. No, it will not void the warranty on the board if you remove the reset switch. You can request an RMA for a new switch and one will be sent to you. You can also request an RMA, return the board, and we will repair the switch for you.

remove_reset_button

依照說明(不會因此破壞保固),用尖嘴鉗把Reset 按鈕暴力拔除;斷電後,重新啟動執行,測試超過24小時,目前都運作正常。


簡易NAS移植

在Linaro 中,以apt-get 安裝下列套件
  • CIFS - Samba
  • Rsync -
  • FTP  - sftp
  • SSH - openssl-server
另外,使用者介面部分,暫時先以編輯設定檔方式來修改啟動必要之功能。

目前在開發板中,以Web方式來實作必要的管理介面。
Web 由將下列主要由 node.js+ python batchjob 組成。

利用node.js來實做web 介來顯示系統狀態:

使用arm gcc-4.6.1, 編譯node.js 0.6.9,並安裝npm套件: express, commander, nconf

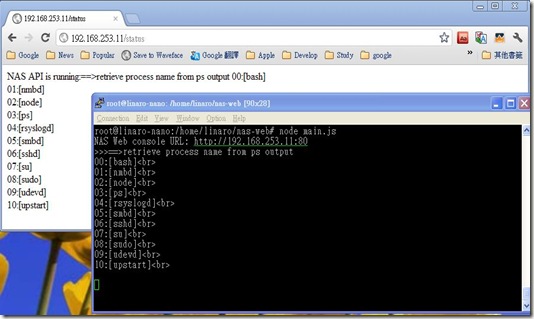

NAS Web Prototype – Status

nas-web

小結:

經由上述實做,筆者將beaglebone Rev.A3 打造成為一個小型NAS 系統,
可利用 rsync , ssh/sftp , cifs 來經由網路存取其SD卡或姆指碟,
而系統記憶使用量約在80MB左右,應可進一步瘦身;
最後可依筆者需求來開發對應Restful API來進行管理作業。
