實作第一個BenOS 系統呼叫 puts

最近很久沒有更新BenOS的訊息，最近專注在研讀MIT-OSE 課程。

本次仿造 MIT-OSE JOS 中的系統呼叫，
筆者為自己小OS加新功能，算是對最近學習的一個驗證。

實作程式碼在 https://github.com/benwei/bos (develop branch)。

讓我們先來看JOS的系統呼叫的概念圖：
 可參考Lab3 JOS 實作程式碼在branch lab3 https://github.com/benwei/MIT-JOS

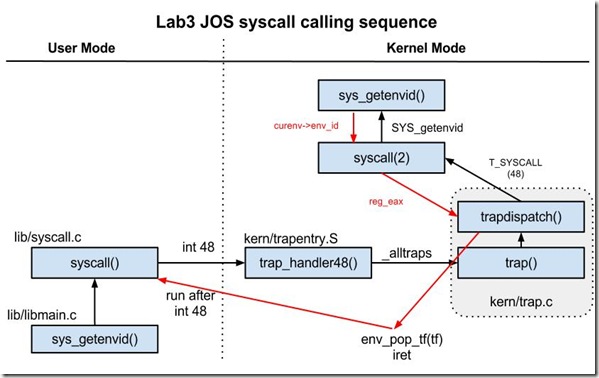

Lab3 JOS syscall calling sequence

執行步驟：
  1. lib/libmain.c:17 呼叫 sys_getenvid()
  2. lib/syscall.c:61 呼叫 syscall(SYS_getenvid)
  3. lib/syscall.c:23 呼叫48號中斷 帶入系統呼叫SYS_getenvid(2) 號
  4. 發生中斷 kern/trapentry.S:98, 將返回值０及 系統呼叫SYS_getenvid(2) 號放入堆疊，
  5. 跳至 kern/trapentry.S:312 _alltraps中，將相關的暫存器放入堆疊，接著執行332行trap(%esp), %esp == struct Trapframe *tf
  6. 為避免重覆執行中斷, kern/trap.c:200, eflags & FL_IF == 0 必須為真，204行檢查只否由使用者空間進入(tf->tf_cs & 3) == 3, 將tf 複製到核心空間保存；執行220行trap_dispatch()
  7. 執行trap.c:172 核心的syscall() 在 kern/syscall.c
  8. 跳至kern/syscall.c:87 執行 sys_getenvid(), 取得 curenv->env_id
  9. 返回trapdispatch, 執行kern/env.c:520 env_run 中 env_pop_tf()
  10. 呼叫kern/env.c:502 重新設置返回值及相關暫存器
  11. 於kern/env.c:507 執行iret 結束系統呼叫中斷
  12. 回到使用者空間，lib/syscall.c:34 檢查回傳值等等，完成一個呼叫流程
（注意：在lib/syscall.c:23及 TRAPHANDLER_NOEC&_alltrap 放入堆疊的數量與env_pop_tf 取回堆疊的數值必須一致，否則系統將發生不可預的行為。）

BenOS 實作


本次只先實作部分 kernel thread 間的系統呼叫，尚無ring3 至ring 0之間的權限切換。

詳見 user/libsyscall.c:10 系統呼叫：int TRAP_SYSCALL(68) , 其中 BSYS_PUTS(8)

1 #include "user/syscall.h"
2 #include "stdio.h"
3
4 /*
5  * num: BSYS_PUTS, a1 is string for display, a2 is undefined.
6  */
7 unsigned int syscall(int num, unsigned int a1, unsigned int a2)
8 {
9         unsigned int ret = 0;
10          __asm __volatile(
11                 "int %1\n"
12                 :"=a" (ret)
13                 :"i" (TRAP_SYSCALL),
14                  "a" (num),
15                  "d" (a1),
16                  "c" (a2)
17                 :"cc", "memory");
18         printf("syscall with ret=%d\n", ret);
19         return ret;
20 }
21
22 void uputs(const char *msg)
23 {
24         syscall(BSYS_PUTS, (unsigned int)msg, 202);
25 }

在kernel/osfunc.s:126 使用nasm 語法寫成，IDT 中斷呼叫256個函式庫。

其中osfunc.s:400 為減少堆疊使用，僅使用三個參數。
(註：將JOS 中的env_pop_tf 改寫成409~413，較易於理解）

400 _all_trap_handler:
401         push eax
402         push edx
403         push ecx
404
405         push esp
406         call trap_handler
407         add  esp, 4
408
409         pop ecx
410         pop edx
411         add esp, 4 ; no pop eax for return code
412         add esp, 8
413         iretd

kernel/trap.c
70 int trap_handler(struct trapframe *tf)
71 {
72         switch(tf->trapno) {
73         case TRAP_SYSCALL:
74                 print_tf(tf);
75
76                 return kern_syscall(tf->regs.eax,
77                              tf->regs.edx,
78                              tf->regs.ecx);
79                 break;
80         default:
81                 print_tf(tf);
82                 panic("panic: system halt\n");
83         }
84         return 0;
85 }

kernel/ksyscall.c
6 int kern_syscall(uint32_t num, uint32_t a1, uint32_t a2)
7 {
8         int ret = 0;
9         if (num == BSYS_PUTS) {
10                 do {
11                 struct task *t = get_now_task();
12                 printf("task_id(%d) syscall(BSYS_PUTS,a2=%d),a1: %s\n", t->pid, a2, a1);
13                 ret = strlen(a1);
14                 } while(0);
15         }
16         return ret;
17 }

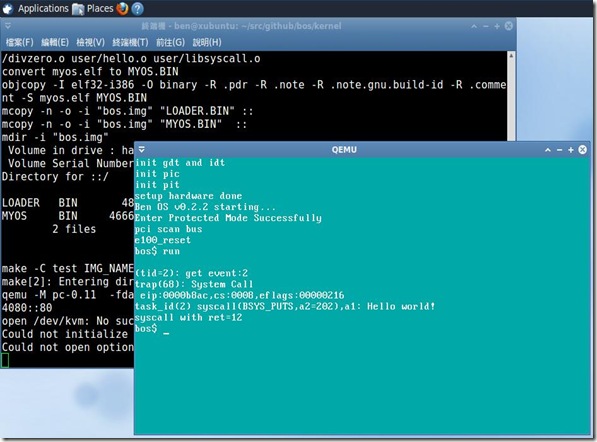

執行結果：

開機完成至bos$ 下，執行run 來執行task 2 (events: hello_main)

0521_BOS


小結


本次的系統呼叫的基本框架，以最精簡的部分，實作出來。

筆者正在嘗試加入ring3 至 ring0 時，
在windows的qemu 0.13版，執行run 命令，qemu系統自動重新啟動bos；
但在MAC OS X 中使用qemu 0.12.5 執行同樣測試時，
qemu 會顯示正確存取權限失敗，
因為bos在ring3 中直接呼叫ring0函式。之後，會對使用者權限切換部分繼續實作。

有任何問題建議，歡迎至 http://www.juluos.org or http://julu.staros.mobi  中的Juluosdev google groups 參與討論。
